希禾绿激光纯铜3D打印：重构高频感应线圈制造
类别：应用案例
领域：纯铜感应线圈
发布时间：2026年07月20日
最后更新：2026年07月20日
希禾绿激光纯铜3D打印：重构高频感应线圈制造
纯铜高频感应线圈，作为热处理、淬火、钎焊、金属熔炼的关键元件，在新能源、航空、精密加工领域需求持续增加。但传统弯管拼焊工艺弊端难除。绿激光SLM增材制造的应用，正从材料、结构到生产，全面打破行业束缚。
1. 传统工艺制约高端制造升级
焊点隐患多，寿命堪忧：铜管分段弯折钎焊成型，焊点处存在接触电阻不均与抗热循环能力差的问题，高频交变热循环下易开裂漏水，热疲劳寿命短，设备运行稳定性差。
形状单一，性能受限：受限于机械弯折工艺，传统线圈只能采用圆形截面铜管，无法实现矩形、方形或渐变截面。电磁效率未达最优，工件加热均匀性难以提升。
仿形受限，效率折损：线圈与工件之间的配合间隙难以精确控制，间隙过大导致磁场泄漏、加热效率下降，间隙过小则装配困难且存在短路风险。传统弯曲工艺无法实现复杂轮廓的仿形贴合。
交付低效，拖累迭代：手动弯管与多段焊接工序繁复且高度依赖资深技工，复杂线圈的开发交付周期往往长达数周，严重制约产品迭代速度。
2. 核心技术基础：绿光对铜的“物理级突破”
纯铜之所以让常规红外激光束手无策，根本原因在于其极高的反射率。纯铜对常规红外光纤激光（波长1064nm）的吸收率仅约5%，超过90%的能量被反射，导致加工极其不稳定。
然而，当将波长缩短至532nm的绿色激光时，光与铜的相互作用发生了颠覆性变化：纯铜对绿光的吸收率突破性提升至40%，较红外激光提高了近8倍。
希禾增材依托自主高功率绿激光器，率先实现了纯铜及铜合金的高效稳定成形，为纯铜感应线圈的增材制造铺平了道路。
3. 破除工艺桎梏，重构感应线圈设计逻辑

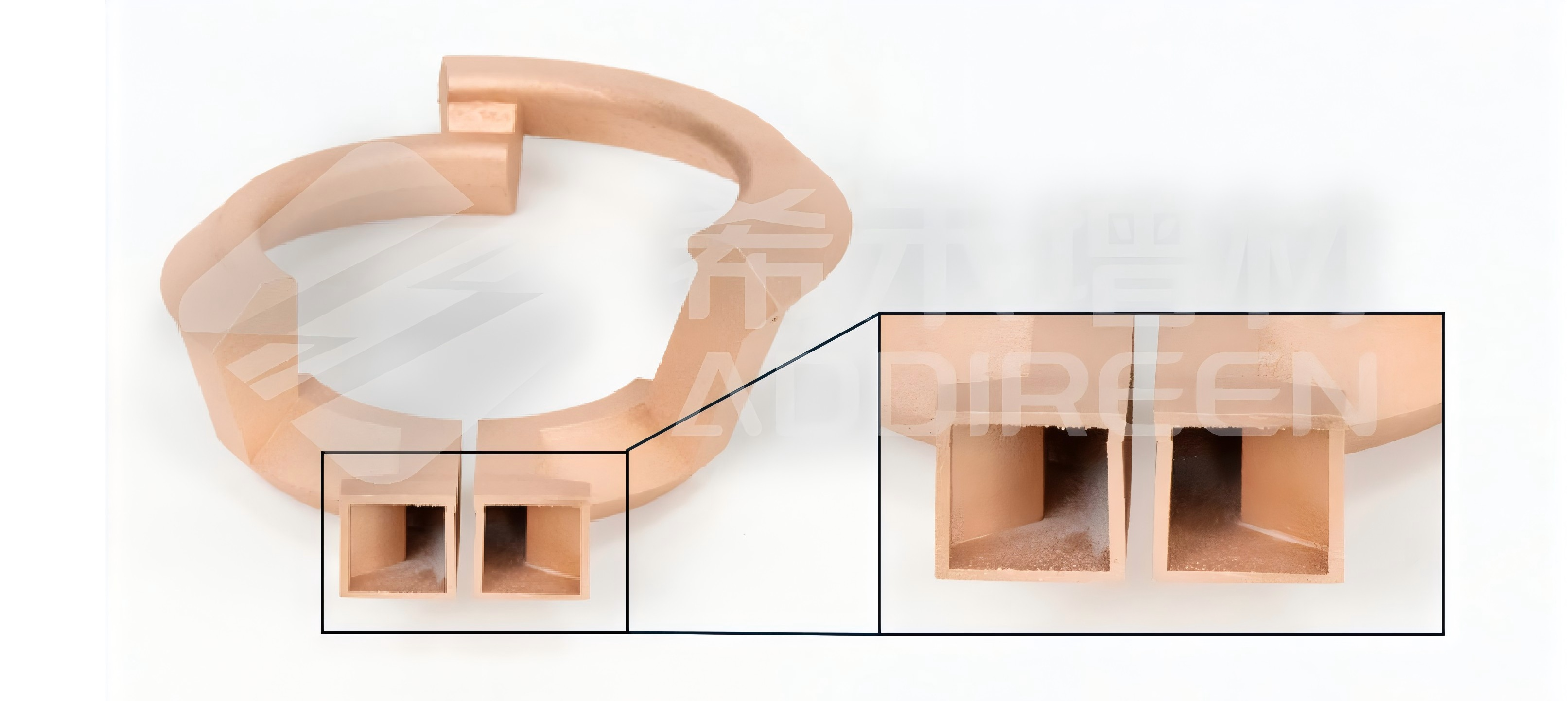

截面不再限于圆形——从工艺妥协到设计驱动
传统线圈几乎全部采用圆形截面铜管，只因最容易弯曲焊接。3D打印可自由实现矩形、梯形、D形甚至沿长度方向渐变的异形截面。研究表明，优化后的方形或矩形截面线圈，电流分布更均匀，电磁转换效率更高，工件温度偏差可控制在1.1%以内。

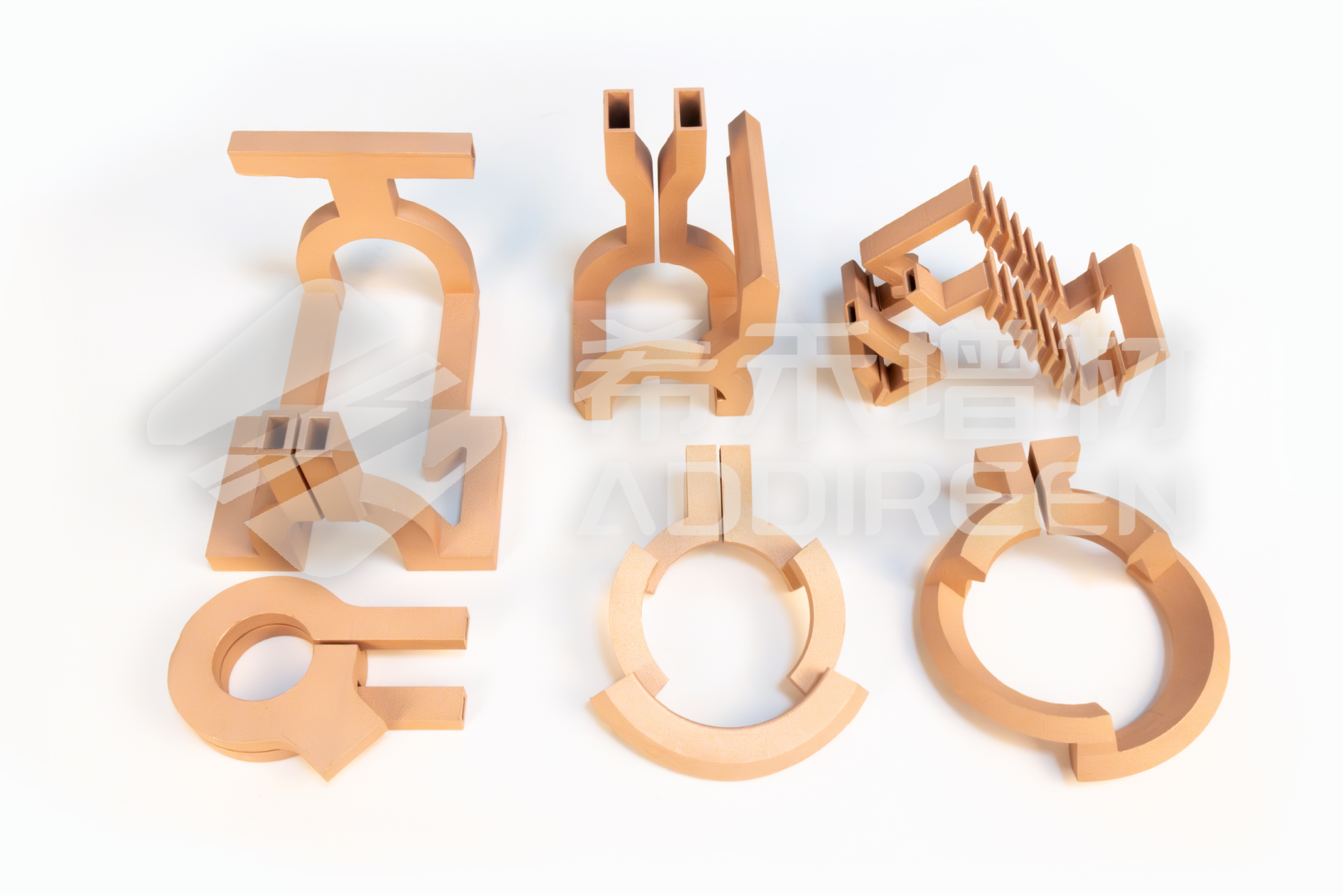

仿形设计——线圈学会“贴身定制”
线圈与工件的配合间隙直接影响加热效率。传统工艺只能靠弯管去“接近”复杂轮廓，而3D打印允许线圈与工件表面保持精确等距的仿形结构——纺锤体、螺旋式、随形曲面均可一次成型。间隙最小化，磁场泄漏减少，加热均匀性显著提升。
3. 随形冷却流道——散热不再“将就”
内部冷却流道不再受限于直孔或简单弯管，可依据发热区域实现真正的随形冷却，同时内壁连续无焊缝，流阻降低，热疲劳应力点减少，线圈寿命成倍延长。

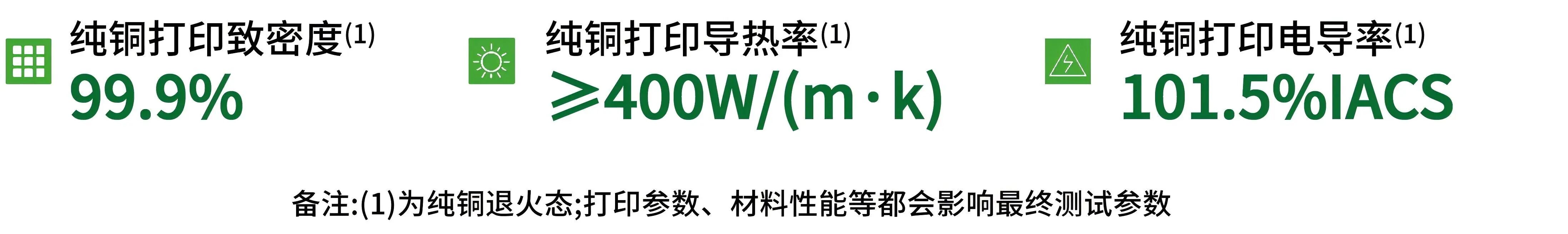

高致密可靠：致密度＞99.9%，无焊缝、无泄漏；
超国标导电：导电率≈101.5%IACS，导热系数近400W/(m·K)；
力学抗疲劳：抗拉≥240MPa、屈服≥165MPa、延伸率≥30%。
*备注：数据为纯铜退火态；打印参数、材料性能等都会影响最终测试参数。
4. 量产技术成熟，多领域落地实测验证
传统工艺下需数周方能完成的交付周期被大幅压缩，设计迭代效率获得质的提升——方案优化、样件制备环节紧密衔接，研发与验证的循环节奏显著加快，打破传统弯焊工艺的效率瓶颈。
希禾增材依托自主研发的高功率绿激光器及金属3D打印装备，已成功实现高致密、高性能高频感应线圈的批量化制备。产品在航空航天、新能源汽车、感应加热等领域成功应用，经受了严苛工业场景的长期考验。
摆脱传统弯管焊接的固有枷锁，绿激光 3D 打印完成线圈制造逻辑转变。以设计优先替代工艺妥协，依托成熟量产实力，持续赋能新能源、航空、精密热处理行业提质增效，引领感应线圈产业迈入精密智造新阶段。
